Компания HUNTEC, ведущий разработчик решений для электрических соединений, расширяет линейку клемм с...
Это инновационное решение открывает новые горизонты для проектировщиков и инженеров. Наряду с уже существующими клеммами со штекерными отводами, которые обычно располагаются справа, теперь есть возможность удовлетворить все требования заказчика.

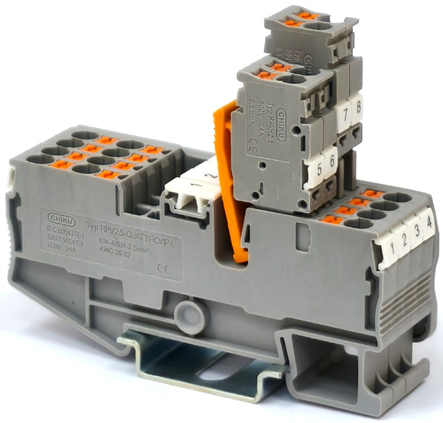

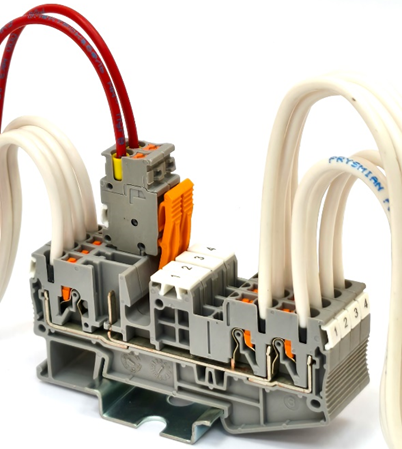

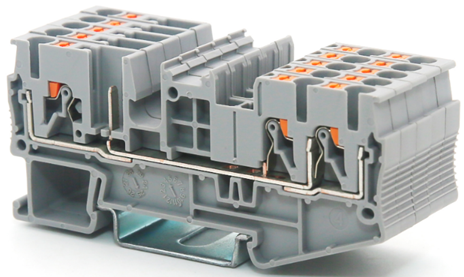

Клемма оснащена четырьмя контактами: три основных зажима Push-in и один штекерный отвод на левой стороне. Благодаря совместимости со стандартным штекером PP-H-2,5/X, её можно использовать как для организации ответвлений, так и для оперативного съёма или подачи сигналов - например, при наладке или диагностике на испытательных стендах. Это исключает необходимость подбора, хранения и запоминания множества отдельных разъёмов, что особенно актуально в условиях интенсивного производства и сжатых сроков ввода объектов в эксплуатацию.
Ключевые преимущества новинки:
- Push-in-технология: подключение жёстких (0,14–4 мм²) и гибких (0,14–2,5 мм²) проводов за секунды без использования инструмента;
- Компактность: ширина корпуса всего 5,2 мм - максимальная плотность монтажа на DIN-рейке;
- Гибкость схемотехники: отвод слева даёт свободу компоновки в правосторонних сборках;
- Надёжность: корпус из PA66 UL94 V-0, устойчивость к солевому туману 72 ч
- Совместимость: полная интеграция с аксессуарами RPV-серии - штекерами PP-H 2,5, перемычками FBS, маркировкой UC-ZB5/ UC-TMF5 и торцевыми пластинами D-RPV.
Технические характеристики подтверждены международными стандартами:
| Параметр | Значение |
| Стандарт продукции: | ГОСТ IEC 60947-7-1, GB/T 14048.7 |
| Номинальное напряжение/ток: | 800В 24A |
| Подключение проводников: | 0,14-4 мм2 (жестк.) / 0,14-2,5 мм2 (гибк.) |
| Материал корпуса: | PA 66 |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Класс воспламеняемости: | UL94 V-0 |
| Выдерживаемое напряжение: | AC 3000 В, 1 мин |
| Испытание на солевой туман: | Стандарт GB/T 2423.17, выдерживает 72 часа солевого тумана |
| Категория загрязненности: | 3 (с проводящим загрязнением или сухим непроводящим загрязнением, которое становится проводящим из-за ожидаемой конденсации) |
| Высота над уровнем моря, м | До 2000 |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева при номинальных параметрах; минимальная рабочая температура при статическом применении) |
| Температура окружающей среды (хранение / транспортировка) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Допустимая относительная влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 80 % |
Где особенно востребована RPV 2,5-QUATTRO/1P-L:
- Шкафы автоматики с высокой плотностью компоновки
- Модульные и масштабируемые системы управления
- Пусконаладочные и сервисные работы, где важна скорость доступа к сигналам
