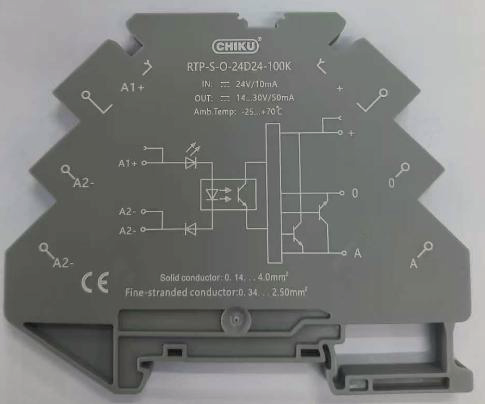

Компания HUNTEC расширяет линейку модульных интерфейсных реле CHIKU, представляя серию RTP-S-O - реле с оптоэлектронной развязкой и полупроводниковым выходом типа push-pull, рассчитанные на работу с частотой переключения до 100 кГц.

Эти устройства обеспечивают гальваническую изоляцию между логическим уровнем (например, ПЛК или микроконтроллера) и нагрузкой, сочетая функциональность интерфейсного реле с быстродействием полупроводниковых ключей - без износа механических контактов.

Ключевые преимущества RTP-S-O

·         Рекордное быстродействие:
              - Время вкл./выкл. - 1,5 мкс / 2,5 мкс,
·         Частота переключения - до 100 кГц (в 10–50 раз выше, чем у электромеханических реле).
·         Полная гальваническая развязка - 3,5 кВ / 5 кВ RMS (вход/выход).
·         Ультракомпактный корпус - 6,2×72×87,2 мм, экономия до 50 % места на DIN-рейке.
·         Надёжные Push-in зажимы - сечение подключаемых проводов:
            - одножильные: 0,14-4,0 мм²,
            - многожильные с наконечником: 0,34-2,5 мм².
·         Полупроводниковый выход push-pull:
            - ток нагрузки - до 50 мА,
            - падение напряжения - < 2 В,
·         устойчивость к вибрации, пыли, частым переключениям.

Технические параметры

Параметр	Значение
Входное напряжение	5 В или 24 В DC (ток ≤ 10 мА)
Выходное напряжение	4…18 В (при 5 В-входе), 14…30 В (при 24 В-входе)
Частота переключения	до 100 кГц
Гальваническая изоляция	3,5 кВ / 5 кВ RMS (вход/выход)
Степень защиты	IP20
Рабочая температура	−25 °C … +70 °C
Монтаж	DIN-рейка 35 мм (IEC 60715)
Масса	25,3 г

Доступные конфигурации

Серия включает модели с различными комбинациями входного/выходного напряжения:

RTP-S-O-5D24-100K
RTP-S-O-24D24-100K
Инвертирующие версии — с суффиксом -R (например, RTP-S-O-24D24-100K-R)

Устойчивость к внешним воздействиям

Ударопрочность — категория 3
Импульсные перенапряжения — до 2 кВ
Устойчивость электростатическим разрядам, (ESD) — до 8 кВ
Соответствие: IEC 60947-5-1, ГОСТ IEC 60947-5-1, GB/T 14048.5, маркировка CE, EAC

Области применения

Реле серии RTP-S-O идеально подходят для:
-          промышленных контроллеров и ПЛК-систем,
-          систем управления приводами и сервоприводами,
-          высокочастотных датчиковых интерфейсов (например, энкодеров),
-          оборудования с жёсткими требованиями к компактности и быстродействию.
Благодаря отсутствию механических контактов и использованию полупроводниковых выходов, реле отличаются высокой надёжностью, долгим сроком службы и устойчивостью к вибрации и запылённости (IP20).

Доступность

Линейка RTP-S-O с рабочей частотой до 100 кГц уже включена в каталог «Интерфейсные модули и промежуточные реле CHIKU V2.2_2025» и доступна к поставке.
Подходит для прямой замены громоздких реле и оптоизоляторов на печатных платах — с переходом на DIN-монтаж без потери производительности.
